磁力耦合器

针对煤炭行业应用的可行性方案

• 一、磁耦替换液耦 磁耦结构示意图

    磁耦代表当今先进技术的一种联轴器，而且能应用在较大功率（22-1150KW）的设备上，技改方便，优势明显，定能为煤炭行业的设备升级，节能、增产、降耗、降低运行成本做出贡献。

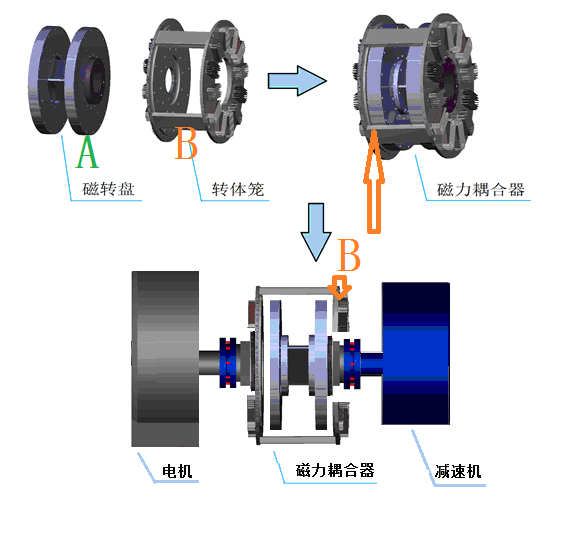

1. 1、通用型磁力耦合器结构

    由A导磁体: 连接电机、B永磁体：与负载连接两个部分组成

图一

2. 2、磁耦优势如下：不用油、不用电、不用轴承、不接触、无磨损—完全机器代人 实现智能生产。

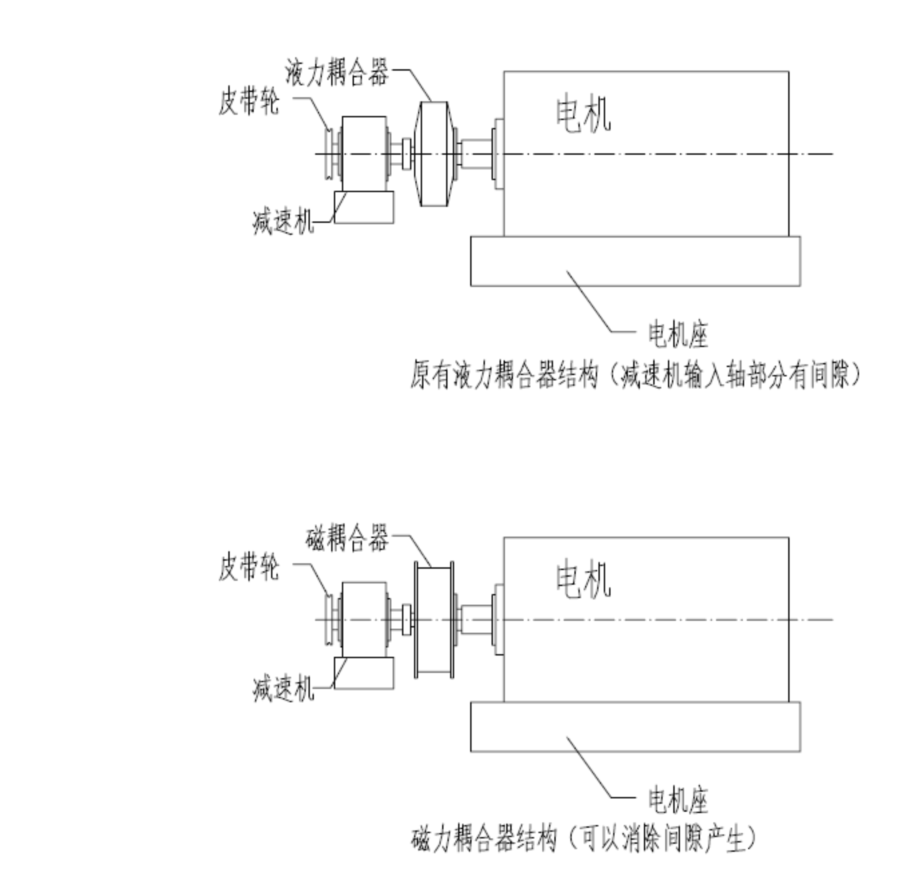

3. 3、改造方案  用磁耦直接替换液耦、蛇簧及其他传统联轴器; 或者代替直连（风机,泵）如下图
4.
5. 4、施工方案-技改现场零负担：电机，减速机位置不用做任何改动（不带液耦的应该具体对待）。
50. 液耦的空间足够替换磁耦，
50. 磁耦两端的法兰连接在电机、减速机（或别的负载）伸出轴上（磁耦两端带法兰）
50. 通过锁紧套固定磁耦两端法兰的法兰从而固定连接在电机、减速机（或别的负载）伸出轴上
50. 对中性要求低：中心线可以允许5°偏差；
50. 定位、穿上、固定三个步骤  2-3小时可安装一台磁耦；
51.  5、适用行业：通用设备，用途广泛： 煤矿、水泥、港口、发电、 化工、 船舶 、等大型工矿、装备行业

6. 6、适用设备：皮带机、罐笼提升机、破碎机、斗轮机、堆取料机、泵、风机等
7. 7、适用的电机
8. 输出功率：22-1150KW（空冷目前唯一可以用于空冷500KW以上厂家）
9. 转速：450---3000RPM （目前国内最宽适用转速范围）适用的电机

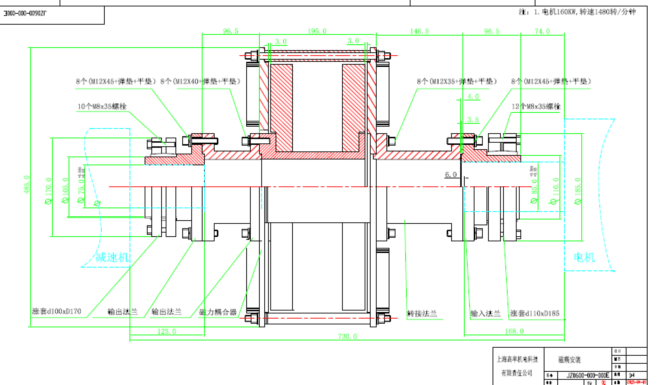

8. 8、常见160KW提升机的装配图

        二、我司磁力耦合器和液力耦合器比较

    对于大功率的由于改变刚性传动带来的运行正常时间增加、维护减少带来的经济效益更明显。

液耦性能比其他传统联轴器都要好！

• 三、需要配合工作
  1. 提供负载和电机的功率转速和轴的尺寸，和状况（如轴加工和修补过应及时告知）。
  2. 确认电机和减速机不窜轴。（轴窜动误差<0.5mm,如窜轴应在磁力耦合器安装前修好）。
  3. 在我方指导下安装首台磁力耦合器、轴承和座联轴器

     四、磁耦代替液耦改造方案如下：

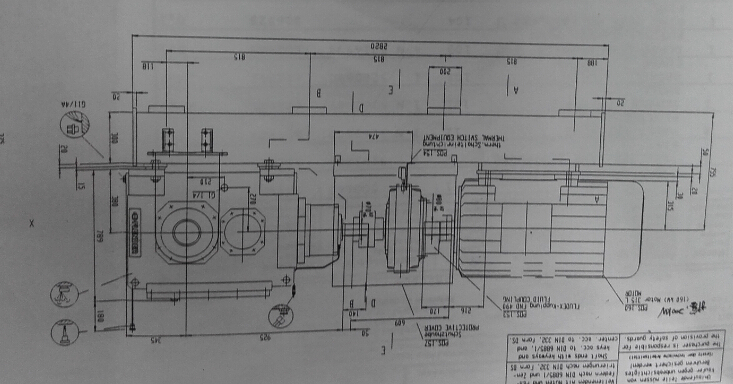

     1.液耦图---目前某客户的200kw液耦布局图，不带抱闸

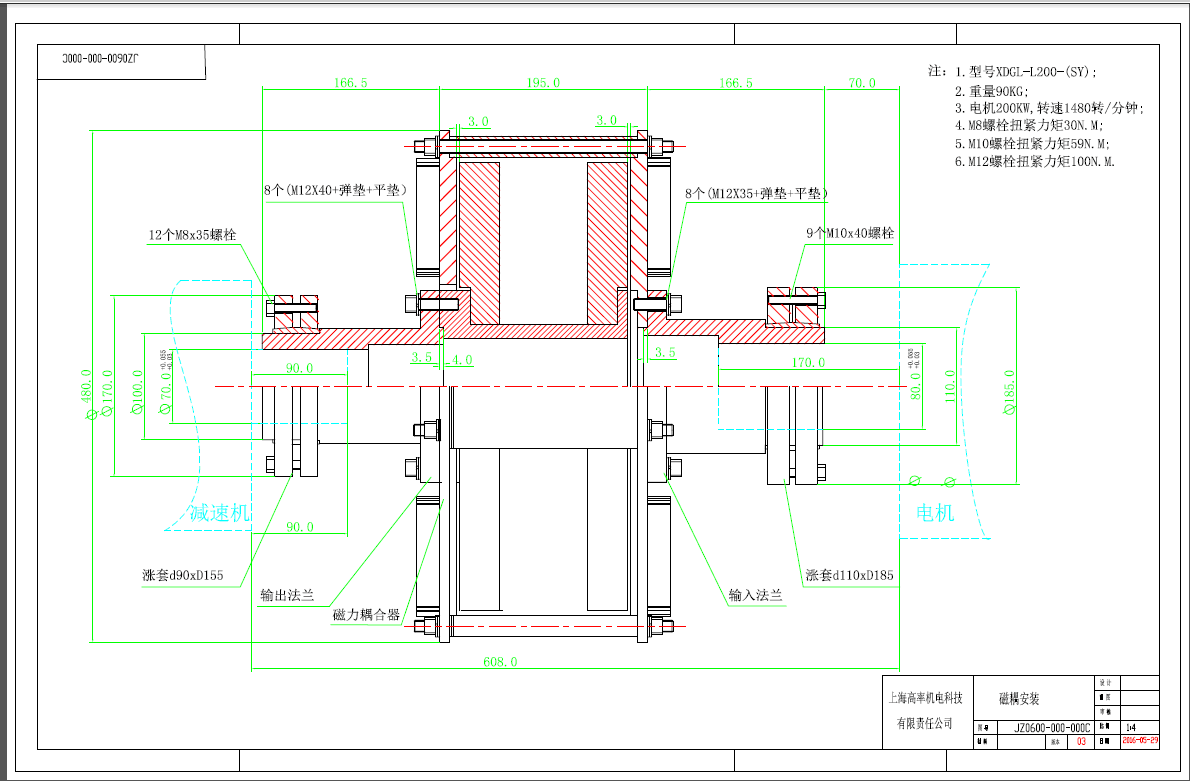

     2.磁耦图 ---我司磁耦200-300kw布局图：简洁、重量轻、拆装方便。

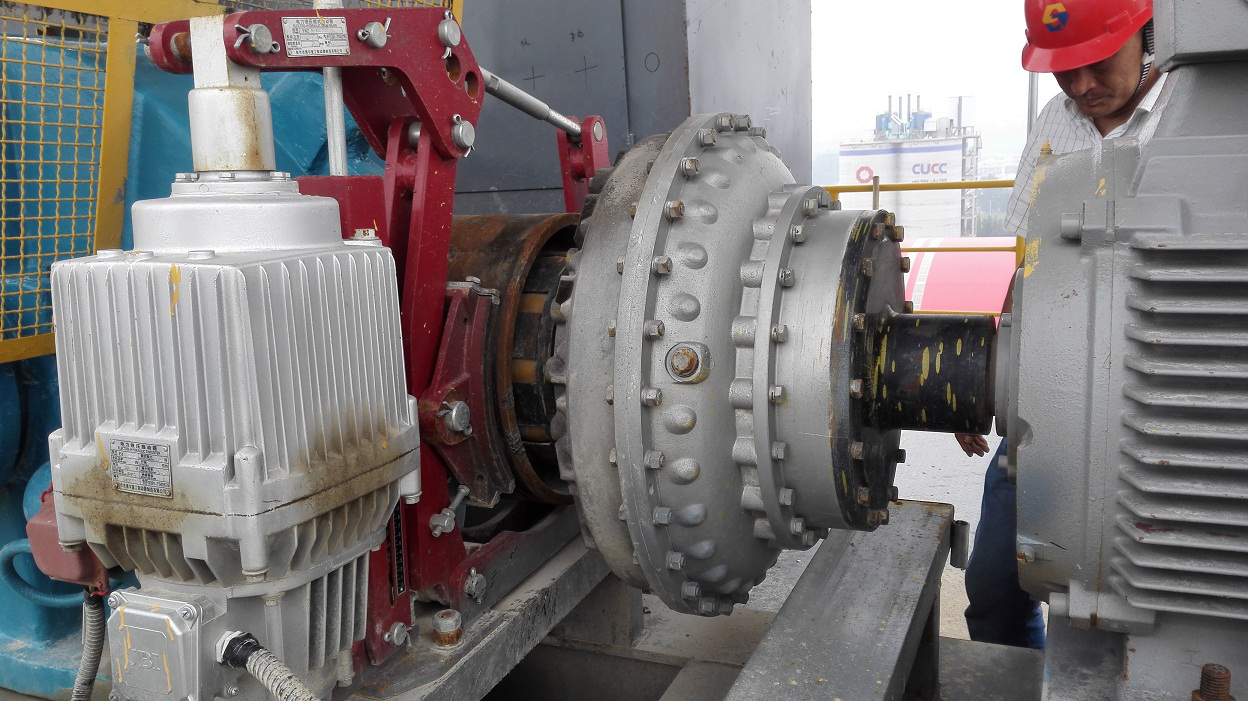

    3.磁耦替换液耦前后照片

欢迎试用，感谢合作！
